Как поднять антенну выше: способы установки выносной антенны

Коротко: чтобы поднять антенну выше, её можно закрепить на дереве, ветке, мачте, натянутом тросе или другой подходящей возвышенности. Выносная антенна позволяет оставить радиостанцию внутри помещения, палатки или укрытия, а саму антенну вынести наружу и поднять выше окружающих препятствий.

Для радиостанции недостаточно просто иметь хорошую антенну. Важное значение имеет и то, где она установлена.
Особенно это заметно на VHF и UHF: для таких диапазонов высота антенны над окружающими препятствиями может существенно влиять на условия распространения радиосигнала. Чем свободнее радиогоризонт, тем лучше.
Но на практике возникает проблема: радиостанция может находиться внутри помещения, автомобиля, палатки, укрытия или другого места, а антенну хотелось бы разместить снаружи и поднять как можно выше.
Для этого и используют выносную антенну.

Что такое выносная антенна

Обычная антенна подключается непосредственно к радиостанции. В таком варианте положение самой рации практически определяет положение антенны.
Выносная антенна устроена иначе: антенная часть находится отдельно от радиостанции и соединяется с ней кабелем.
Это позволяет оставить радиостанцию там, где ей удобно находиться, а саму антенну вынести наружу, поднять выше или разместить в более подходящем месте.
Например, рация может оставаться внутри:
  • помещения;
  • палатки;
  • укрытия;
  • лагеря;
  • автомобиля;
  • другого защищённого места.
А антенну можно вынести наружу и закрепить на дереве, мачте, натянутом тросе или другой подходящей опоре.
Именно поэтому выносная антенна удобна там, где рацию хочется оставить под рукой, а антенну — отправить повыше.

Зачем поднимать антенну выше

На VHF/UHF высота антенны особенно важна. ARRL отмечает, что для этих диапазонов высота критична для работы антенны, а размещение на более высокой точке может улучшить радиогоризонт.
Представьте две ситуации.
В первом случае антенна находится низко и вокруг неё стоят стены, деревья, здания и другие препятствия.
Во втором — та же антенна поднята выше окружающих препятствий и имеет более свободное пространство.
Второй вариант обычно создаёт более благоприятные условия для радиосвязи.
При этом не существует универсального правила вроде «поднимите антенну ровно на 10 метров». Конкретный результат зависит от частоты, рельефа, окружающих препятствий, высоты передающей и принимающей антенн и других условий.
Поэтому практический принцип простой:
Если есть возможность безопасно поднять антенну выше и вывести её из-за препятствий — это обычно стоит сделать.

Как поднять выносную антенну

Способ установки зависит от того, что находится вокруг. Иногда достаточно ближайшего дерева, иногда удобнее использовать мачту, а иногда можно натянуть трос между двумя точками.
Рассмотрим несколько вариантов.

1. Закрепить антенну на дереве

Один из самых простых вариантов — использовать дерево в качестве опоры.
Выносную антенну можно поднять на нужную высоту и закрепить на стволе или подходящей ветке.
При этом важно, чтобы антенна была установлена достаточно устойчиво и не падала при ветре.
Такой способ удобен тем, что не требует отдельной мачты.
Если рядом есть подходящее дерево, оно фактически уже выполняет роль естественной опоры.

2. Закрепить антенну на ветках

Не обязательно крепить антенну непосредственно к стволу.
Если есть подходящая ветка, антенну можно разместить на ней или подвесить так, чтобы рабочая часть находилась выше окружающих препятствий.
Для «Паука» это особенно удобно благодаря конструкции с четырьмя противовесами и дополнительным кольцом на конце штыря.
Противовесы помогают сформировать рабочую часть конструкции и позволяют установить антенну устойчивее.
При выборе места стоит следить, чтобы ветки не создавали чрезмерную нагрузку на конструкцию и чтобы кабель не перетирался.

3. Использовать верёвки для устойчивости

Если антенна поднята высоко, её можно дополнительно стабилизировать несколькими верёвками.
Получается простая растяжечная конструкция:
антенна → точка крепления → растяжки → окружающие опоры.
Это особенно удобно, когда антенна установлена на мачте или другой высокой опоре.
Главная задача растяжек — не дать конструкции раскачиваться и упасть.

4. Поднять антенну на мачту

Если есть мачта, телескопическая стойка или другая подходящая опора, антенну можно установить на неё.
Это один из наиболее понятных вариантов:
мачта → антенна сверху → кабель вниз → радиостанция внутри помещения.
При этом сама рация может находиться на земле, внутри палатки, помещения или другого укрытия.
Чем выше находится антенна, тем больше может становиться доступный радиогоризонт, хотя конкретный эффект зависит от условий местности.

5. Натянуть трос между двумя объектами

Если рядом есть два подходящих дерева, столба или других опор, между ними можно натянуть трос.
После этого антенну можно закрепить на тросе и поднять над землёй.
Такой вариант удобен, когда нет возможности установить отдельную мачту.
Получается примерно такая схема:

**антенна**

↑


опора ← трос → опора


↑


**кабель**


↑


**радиостанция**

При таком способе важно, чтобы трос и крепления выдерживали вес конструкции и нагрузку от ветра.

6. Поднять антенну с помощью верёвки

Иногда подходящей точки для крепления нет, но есть возможность перебросить верёвку через ветку или другую высокую точку.
В таком случае можно сначала поднять верёвку, а затем использовать её для установки антенны.
Например, один конец верёвки можно провести через высокую ветку, а второй оставить внизу. После этого антенну можно поднять на нужную высоту и зафиксировать.
Это позволяет установить антенну выше без необходимости постоянно находиться рядом с точкой крепления.
При этом не стоит использовать случайные тяжёлые предметы в качестве груза там, где они могут травмировать людей или повредить имущество. И особенно важно не выполнять такие действия рядом с линиями электропередачи.

7. Использовать крышу или другую возвышенность

Если рядом есть безопасная доступная возвышенность, антенну можно установить на ней.
Например:
  • на крыше;
  • на высокой террасе;
  • на вышке;
  • на мачте;
  • на другом подходящем возвышении.
Но здесь главное — безопасность при установке.
Не стоит залезать на крышу, дерево или конструкцию без подходящего доступа и страховки. Также антенна и любые длинные элементы конструкции должны находиться на безопасном расстоянии от электрических проводов.
Если для установки приходится рисковать собой, лучше выбрать более простой способ.

Главное преимущество выносной антенны

У выносной антенны есть одно очень практичное преимущество:
Радиостанцию не обязательно поднимать вместе с антенной.
Можно оставить рацию там, где удобно оператору, а антенну вынести отдельно.

Например:

радиостанция

↓

кабель

↓

выносная антенна

↓

дерево / мачта / трос / возвышенность

Получается, что тяжёлую и чувствительную электронику не нужно устанавливать на высоте.
Поднять нужно только антенную часть.

А если нужно быстро развернуть антенну?

Именно здесь возникает ещё одна проблема.
Можно самостоятельно подбирать кабель, крепления, мачту, верёвки и другие элементы.
Но если задача — быстро вынести антенну и поднять её повыше, гораздо удобнее иметь уже готовое решение.
Поэтому мы в «Братишка Шишка» делаем готовые выносные антенны с кабелем, которые можно сразу использовать для такого размещения.

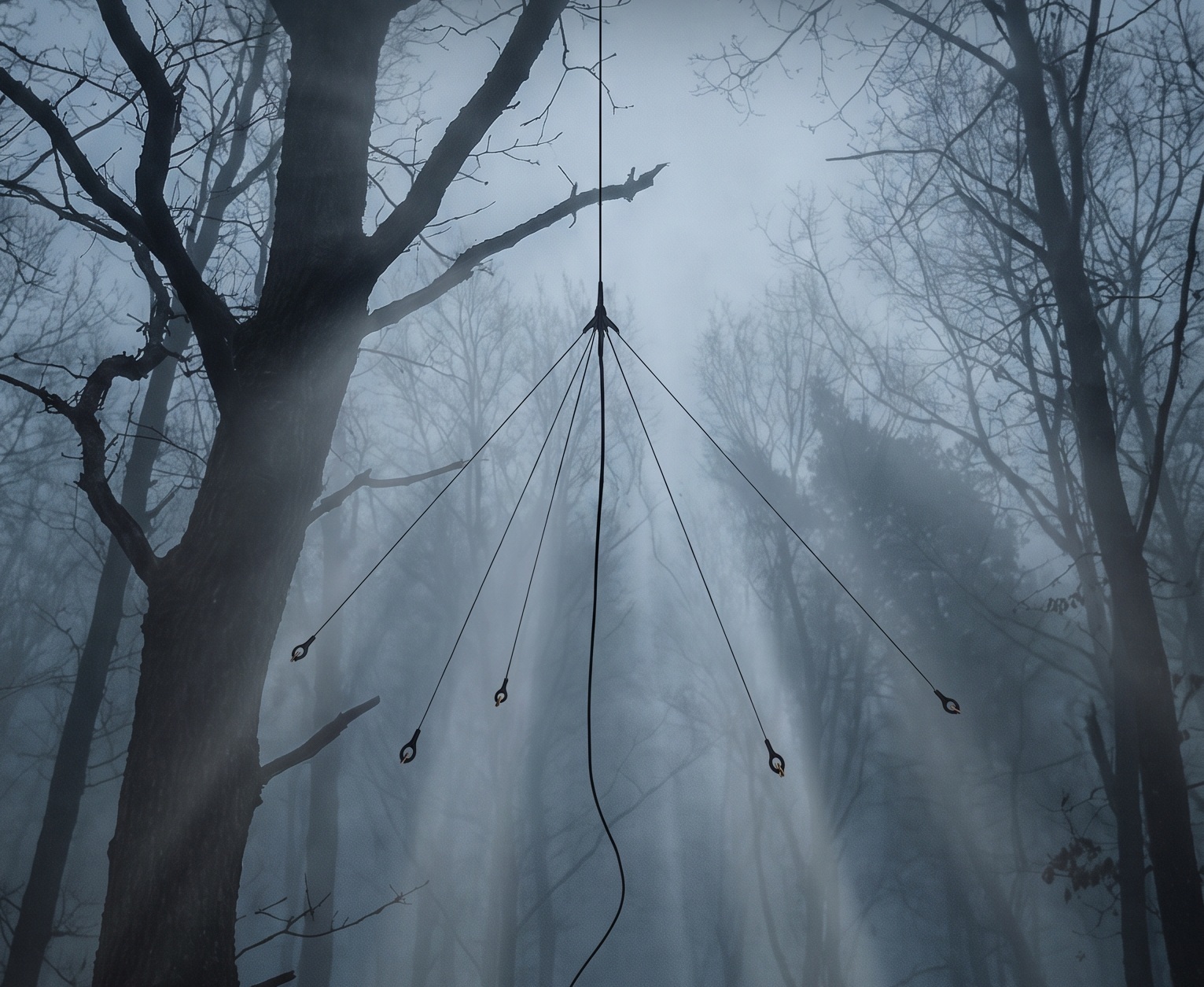

«Паук» — когда нужно поднять антенну и сделать её устойчивее

«Паук» — двухдиапазонная выносная антенна для диапазонов 138–155 МГц и 436–468 МГц.
Её особенность — конструкция с четырьмя противовесами и кольцом на конце штыря.
За кольцо антенну можно закрепить на подходящем месте, а противовесы помогают сохранить рабочую конструкцию при размещении.
«Паук» можно использовать в разных вариантах:
  • закрепить на стволе дерева;
  • закрепить на ветке;
  • установить на мачте;
  • дополнительно стабилизировать верёвками;
  • подвесить на натянутом тросе;
  • разместить на другой подходящей возвышенности.
При этом радиостанция остаётся внизу и соединяется с антенной кабелем.
Если нужна двухдиапазонная антенна и есть возможность поднять её на дерево, мачту или другую опору, «Паук» — один из удобных вариантов.

«Ирис» — компактная двухдиапазонная антенна

«Ирис» также работает в двух диапазонах — 138–155 МГц и 436–468 МГц.
Она компактнее по конструкции и рассчитана на простой способ крепления.
В верхней части есть кольцо, за которое антенну можно закрепить на подходящей опоре.
Например, её можно поднять на ветку, дерево, мачту или другую возвышенность.
Главное здесь — не столько сложное крепление, сколько возможность быстро поднять антенну выше окружающих препятствий.

«Маяк» — компактный вариант для одного диапазона

«Маяк» — более простой и компактный вариант, рассчитанный на диапазон 146–174 МГц.
Как и «Ирис», он крепится за кольцо на конце штыря.
Поэтому его удобно использовать там, где не требуется конструкция с противовесами «Паука», а важны компактность и простота установки.

Какой способ установки выбрать

Универсального способа нет — всё зависит от того, что находится рядом.

Есть дерево

Попробуйте использовать его как опору.

Есть высокая ветка

Антенну можно поднять и закрепить на ней.

Есть мачта

Установите антенну выше на мачте и закрепите конструкцию.

Есть два подходящих объекта

Можно использовать натянутый между ними трос.

Есть возможность безопасно подняться на возвышенность

Можно закрепить антенну непосредственно на высокой точке.

Ничего подходящего нет

Можно использовать верёвочную систему для подъёма и последующей фиксации антенны.
Главный принцип остаётся одним:
Антенну стараются разместить как можно выше и свободнее относительно окружающих препятствий, но только там, где её можно надёжно и безопасно закрепить.

Что важно учитывать при установке

1. Устойчивость

Антенна не должна падать или сильно раскачиваться от ветра.

2. Кабель

Следите, чтобы кабель не был сильно перегнут, пережат или натянут.

3. Окружающие препятствия

Если есть возможность выбрать между двумя точками установки, обычно имеет смысл предпочесть более высокую и открытую.

4. Электрические провода

Не устанавливайте антенны и не поднимайте верёвки, мачты или другие длинные предметы рядом с линиями электропередачи.

5. Безопасность

Не стоит рисковать при подъёме на дерево, крышу или мачту ради нескольких дополнительных метров высоты.

Почему выносная антенна удобнее обычной

Главная идея выносной антенны очень простая:
радиостанция и антенна больше не обязаны находиться в одном месте.
Это позволяет:
  • оставить рацию внутри помещения;
  • вынести антенну наружу;
  • поднять её выше;
  • убрать антенну от стен и других препятствий;
  • использовать дерево, мачту или другую опору;
  • выбрать более подходящее место для приёма и передачи.
Для VHF/UHF это особенно актуально: высота и наличие свободного радиогоризонта могут заметно влиять на условия связи.
Поэтому иногда вместо увеличения мощности радиостанции имеет смысл сначала подумать о том, где находится антенна.

Вывод

Если рация находится внутри помещения, палатки, укрытия или другого места, это не означает, что антенна должна оставаться там же.
Выносная антенна позволяет оставить радиостанцию под рукой, а саму антенну вынести наружу и поднять на дерево, ветку, мачту, трос или другую подходящую возвышенность.
Для более устойчивой установки можно использовать «Паук» с четырьмя противовесами и кольцом для крепления. Для более компактного варианта подойдут «Ирис» или «Маяк», которые также можно закрепить за кольцо и поднять на подходящую высоту.
Главное — дать антенне высоту и более свободное пространство, а способ крепления выбрать исходя из того, что есть на месте.
Посмотреть готовые варианты выносных антенн можно в нашем [каталоге].
